轻型木桁架优势

加拿大进口木低碳节能的装配式不易腐蚀 重量轻牢度高安装便捷无尘化施工快速化拼装后期免维护

材料规格

上弦杆与下弦杆：规格材的等级不应小于IIIC；横截面不小于38mmx89mm；腹杆：任何等级的规格材；截面为38mmx64mm时，规格材等级不应小于IIIC；木基板材：当支撑板的间距大于600mm时，木基结构板厚度不应小于12 mm；齿板：根据《木结构设计规范》GB 50005-2003规定的镀锌薄钢齿板。应符合《碳素结构钢》GB700的碳素钢Q235或《低合金高强度结构钢》GB/T1591高强合金钢Q345；镀锌金属齿板的镀锌量不应小于275g/m2。

生产流程示意图

01分析建筑方案，由结构工程师分析确定木桁架结构方案，选定材料种类及级别

02运用MITEK软件进行木桁架结构分析及设计

03根据客户要求优化结构方案,确定生产制造图纸及施工方案

04将软件计算生成的桁架杆件材质、截面尺寸及加工要求输入切割机，对结构木材进行精确切割

05分析建筑方案，由结构工程师分析确定木桁架结构方案，选定材料种类及级别

06运用MITEK软件进行木桁架结构分析及设计

07将软件计算生成的桁架杆件材质、截面尺寸及加工要求输入切割机，对结构木材进行精确切割

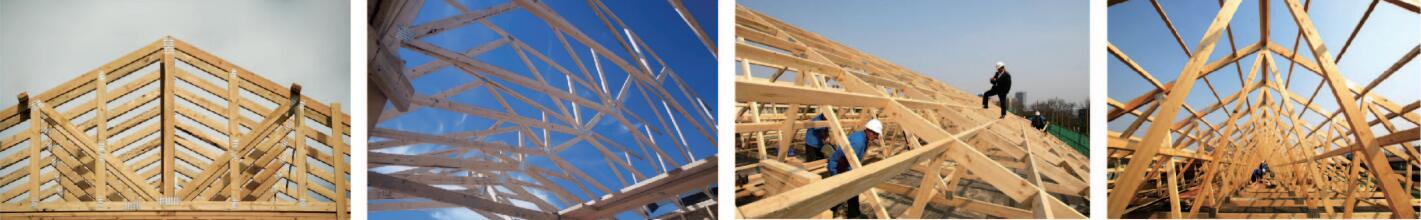

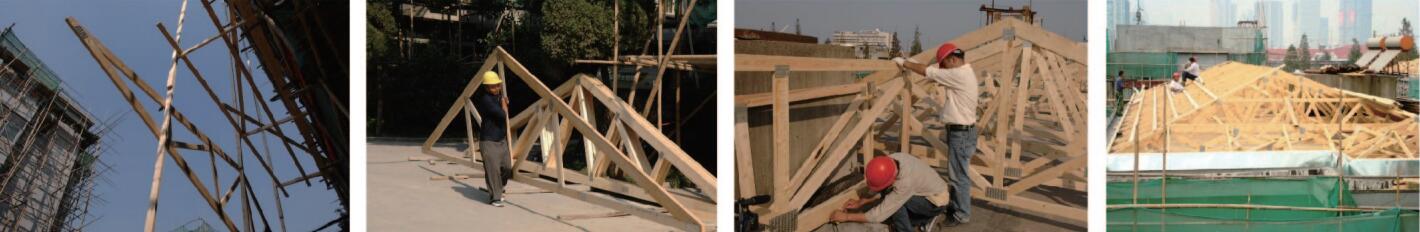

案例展示

项目中将木桁架屋顶系统、木结构预制墙体系统作为装配式构件，与新建混凝土装配式建筑中结合使用。

镇江市京口区江滨新村二区木桁架平改坡项目

南京市白下区大光路44号木桁架平改坡项目

南京市解放南路68-9古南都5D枕酒店木桁架平改坡，附带局部加层项目
